Vezava elementov v električnem krogu
Fizika · 9. razred
Električni tok v naših domovih in napravah deluje po preprostih pravilih. Za delovanje potrebujemo električni krog, ki je sestavljen iz vira napetosti, porabnikov in vodnikov. Elementi v krogu so lahko vezani zaporedno ali vzporedno.
Ključni pojmi
- Električni krog
- Sestavljen iz vira napetosti, porabnikov in vodnikov.
- Zaporedna vezava
- Elementi so vezani drug za drugim, tok je enak, napetost se deli.
- Vzporedna vezava
- Elementi so vezani drug ob drugem, napetost je enaka, tok se deli.
- Vir napetosti
- Element, ki zagotavlja električno energijo (npr. baterija).
- Porabnik
- Element, ki porablja električno energijo (npr. žarnica, motor).

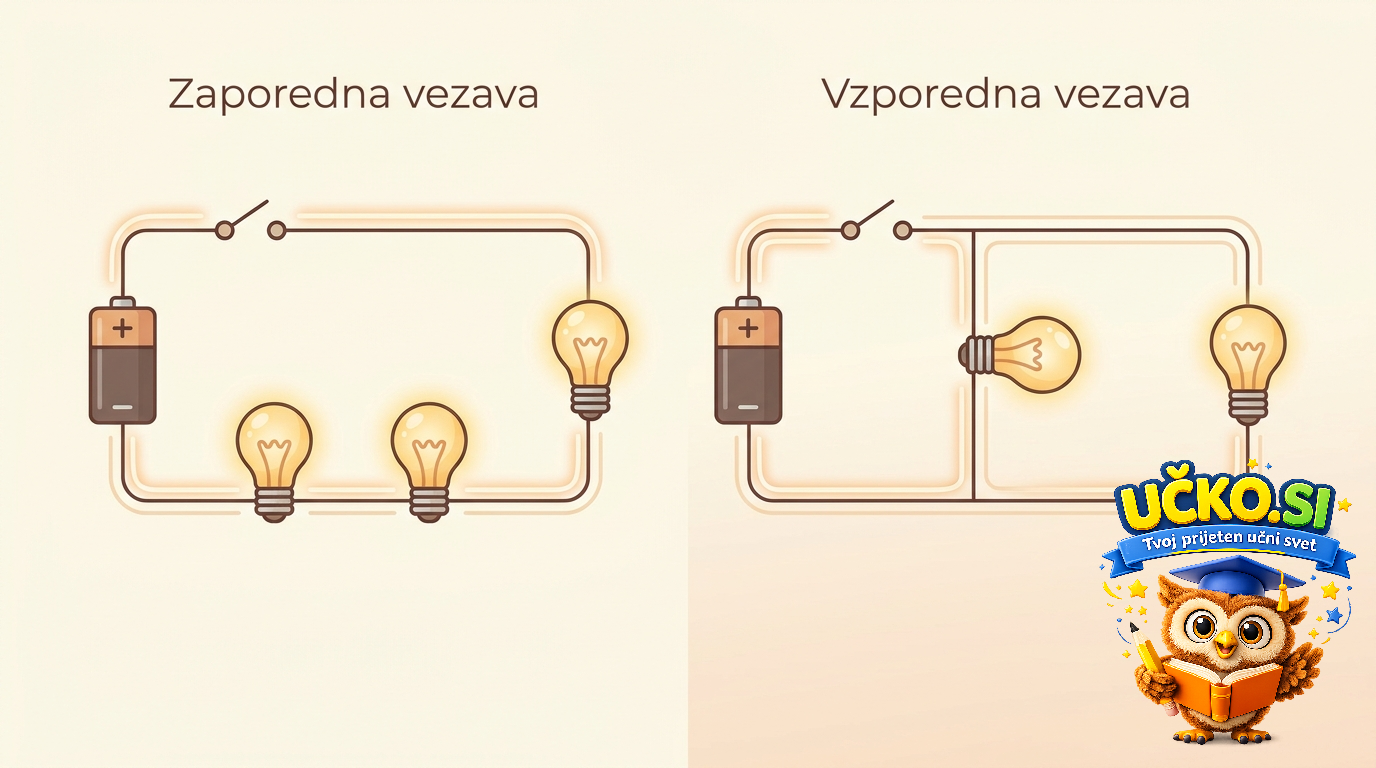

Zaporedna vezava
Pri zaporedni vezavi so elementi vezani drug za drugim, kot v verigi. To pomeni, da je konec enega elementa povezan z začetkom drugega. Če eden od elementov preneha delovati, se prekine celoten električni krog in tok ne teče več. Primer so nekatere lučke na novoletni jelki.
- Tok je enak v vseh delih kroga.
- Celotna napetost se razdeli med elemente.
- Skupna upornost je vsota posameznih upornosti.
Vzporedna vezava
Pri vzporedni vezavi so elementi vezani drug ob drugem, tako da imajo vsi enaki začetni in končni točki. To omogoča, da če eden od elementov preneha delovati, ostali elementi v krogu še vedno delujejo. Primer so električne vtičnice v sobi.
- Napetost je enaka na vseh elementih.
- Celoten tok se razdeli med elemente.
- Skupna upornost je manjša od upornosti najmanj upornega elementa.
Pomen vezav
Razumevanje zaporedne in vzporedne vezave je ključno za načrtovanje in uporabo električnih naprav. V gospodinjstvih so naprave običajno vezane vzporedno za neodvisno delovanje in enako napetost. Zaporedna vezava se uporablja, ko je zaželeno, da vsi elementi delujejo kot celota.
- Vzporedna vezava omogoča neodvisno delovanje naprav.
- Vzporedna vezava zagotavlja enako napetost za vse elemente.
- Zaporedna vezava se uporablja za delovanje elementov kot celote (npr. varnostna vezja).
Zanimivosti
- Če pri zaporedni vezavi pregori ena lučka, ugasne cela veriga.
- Pri vzporedni vezavi izklop ene naprave ne vpliva na delovanje ostalih.
- Dodajanje več vzporedno vezanih elementov zmanjšuje skupno upornost kroga.
Povzetek
Električni elementi so lahko vezani zaporedno ali vzporedno. Zaporedna vezava pomeni, da so elementi v verigi in prekinitev enega prekine celoten krog. Vzporedna vezava omogoča neodvisno delovanje elementov in je pogosta v gospodinjstvih.
Pogosta vprašanja
Kaj se naučimo pri temi Vezava elementov v električnem krogu?
Električni tok v naših domovih in napravah deluje po preprostih pravilih. Za delovanje potrebujemo električni krog, ki je sestavljen iz vira napetosti, porabnikov in vodnikov. Elementi v krogu so lahko vezani zaporedno ali vzporedno.
Kaj je električni krog?
Sestavljen iz vira napetosti, porabnikov in vodnikov.
Kaj je zaporedna vezava?
Elementi so vezani drug za drugim, tok je enak, napetost se deli.
Kaj je vzporedna vezava?
Elementi so vezani drug ob drugem, napetost je enaka, tok se deli.
Kako na kratko povzamemo temo Vezava elementov v električnem krogu?
Električni elementi so lahko vezani zaporedno ali vzporedno. Zaporedna vezava pomeni, da so elementi v verigi in prekinitev enega prekine celoten krog. Vzporedna vezava omogoča neodvisno delovanje elementov in je pogosta v gospodinjstvih.
