Električni tokokrog
Fizika · 9. razred
Električni tokokrog je zaključena pot, po kateri teče električni tok. Predstavljaj si ga kot cesto, po kateri se premikajo električni naboji. Da bi tok lahko tekel, mora biti pot neprekinjena.
Ključni pojmi
- Električni tokokrog
- Zaključena pot za električni tok.
- Vir napetosti
- Naprava, ki poganja električni tok in ustvarja napetost.
- Prevodnik
- Material, ki omogoča pretok električnega toka (npr. baker).
- Porabnik
- Naprava, ki porablja električno energijo.
- Ohmov zakon
- Formula U = I * R, ki povezuje napetost, tok in upornost.
Sestavni deli tokokroga

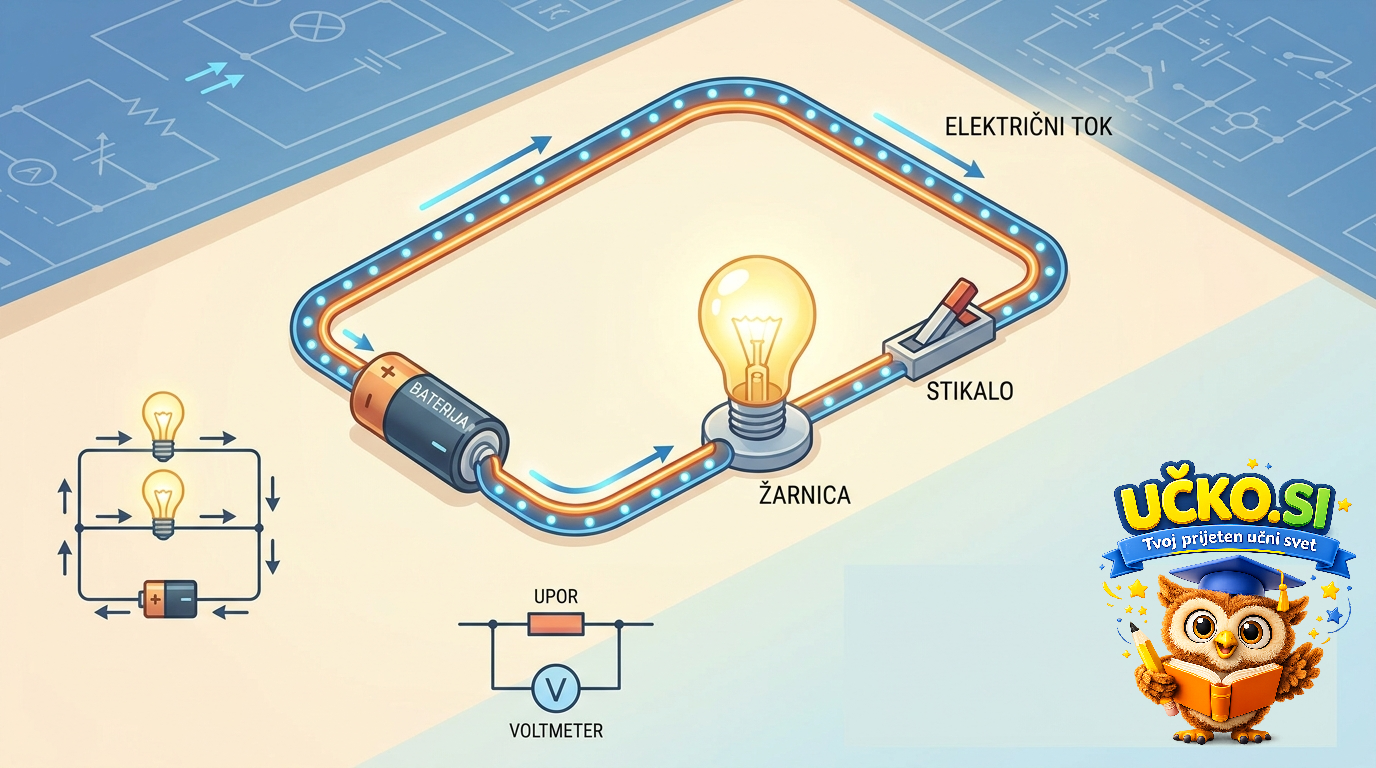

Vsak električni tokokrog sestavljajo vir napetosti, prevodniki, porabnik in stikalo. Vir napetosti, kot je baterija, poganja električni tok in ustvarja napetost, ki se meri v Voltih (V). Prevodniki, običajno bakrene žice, omogočajo pretok elektronov. Porabnik električno energijo pretvori v drugo obliko, na primer svetlobo ali toploto. Stikalo pa omogoča vklop in izklop tokokroga, saj z zapiranjem ali odpiranjem prekine ali sklene pot toka.
- Vir napetosti zagotavlja energijo in ustvarja napetost.
- Prevodniki omogočajo pretok električnega toka.
- Porabnik pretvarja električno energijo, stikalo pa vklaplja/izklaplja tokokrog.
Količine in Ohmov zakon
V tokokrogu so pomembne tri fizikalne količine: električna napetost (U), električni tok (I) in električna upornost (R). Napetost je razlika v električnem potencialu, tok je količina naboja, ki preteče v času, upornost pa je lastnost materiala, ki ovira tok. Te količine so povezane z Ohmovim zakonom: U = I * R. Ta zakon nam pove, da je napetost sorazmerna s tokom in upornostjo, kar pomeni, da večja napetost povzroči večji tok in večja upornost zmanjša tok.
- Električna napetost (U) se meri v Voltih (V).
- Električni tok (I) se meri v Amperih (A).
- Električna upornost (R) se meri v Ohmih (Ω) in je povezana z Ohmovim zakonom (U=I*R).
Vrste tokokrogov in varnost
Poznamo dva glavna tipa tokokrogov: zaporedne in vzporedne. V zaporednem tokokrogu so porabniki vezani drug za drugim, tako da ima tok samo eno pot, in prekinitev enega dela prekine celoten tokokrog. V vzporednem tokokrogu pa ima tok več poti, zato okvara enega porabnika ne vpliva na delovanje ostalih. Pri delu z elektriko je ključna varnost; vedno bodite previdni in se ne dotikajte golih žic, saj je električni tok nevaren.
- Zaporedni tokokrog ima eno pot za tok, vzporedni pa več.
- Pri zaporedni vezavi se napetost deli, pri vzporedni je enaka.
- Elektrika je nevarna, zato je potrebna previdnost.
Zanimivosti
- Baker je dober prevodnik, ker ima proste elektrone, ki se zlahka premikajo.
- Brez porabnika bi bil tokokrog kratek stik, kar je nevarno.
- Ohmov zakon povezuje napetost, tok in upornost.
Povzetek
Električni tokokrog je zaključena pot, po kateri teče električni tok, sestavljen iz vira napetosti, prevodnikov, porabnika in stikala. Fizične količine, kot so napetost, tok in upornost, so povezane z Ohmovim zakonom. Pomembno je poznati razliko med zaporednimi in vzporednimi tokokrogi ter vedno upoštevati varnostna pravila pri delu z elektriko.
Pogosta vprašanja
Kaj se naučimo pri temi Električni tokokrog?
Električni tokokrog je zaključena pot, po kateri teče električni tok. Predstavljaj si ga kot cesto, po kateri se premikajo električni naboji. Da bi tok lahko tekel, mora biti pot neprekinjena.
Kaj je električni tokokrog?
Zaključena pot za električni tok.
Kaj je vir napetosti?
Naprava, ki poganja električni tok in ustvarja napetost.
Kaj je prevodnik?
Material, ki omogoča pretok električnega toka (npr. baker).
Kako na kratko povzamemo temo Električni tokokrog?
Električni tokokrog je zaključena pot, po kateri teče električni tok, sestavljen iz vira napetosti, prevodnikov, porabnika in stikala. Fizične količine, kot so napetost, tok in upornost, so povezane z Ohmovim zakonom. Pomembno je poznati razliko med zaporednimi in vzporednimi tokokrogi ter vedno upoštevati varnostna pravila pri delu z elektriko.
